アナログ・ディスク入力ボードAD-50

AD-50

プリアンプ/プリメインアンプなどの対応機種に搭載可能な高性能フォノイコライザー・アンプです。最新の回路や選び抜いた高音質素材を採用し極限の低雑音化と高精度なRIAA偏差を実現、アナログ・ディスクの持つ魅力やカートリッジの個性を余すところなく引き出します。 *このボードを2枚増設すると、2系統のカートリッジに対応することが出来ます。

フロントパネル操作によるMC-MM切替が可能です*対応機種以外の場合は挿入前に、内部ディップスイッチにより、MM/MCイコライザー・ゲイン切り替え、MC入力インピーダンス、サブソニック・フィルターON/OFFの設定を行います。

MM : 高出力電圧のMM型カートリッジのポジションです。
ゲイン : 40dB
入力インピーダンス : 47kΩ
MC : 出力電圧が低いMC型カートリッジを使用するときのポジションです。
ゲイン : 66dB
入力インピーダンス : 30/100/300Ω切替
AD-50

保証特性 (性能はEIA測定法RS-490に準ずる)(C-2120へ装着時)

スイッチ位置 入力感度
(2V出力時)
周波数特性
20Hz~20kHz
S/N
MM 2.5mV ±0.3dB 86dB
MC 0.126mV ±0.3dB 84dB

SUBSONIC FILTER :25Hz -12dB/octave

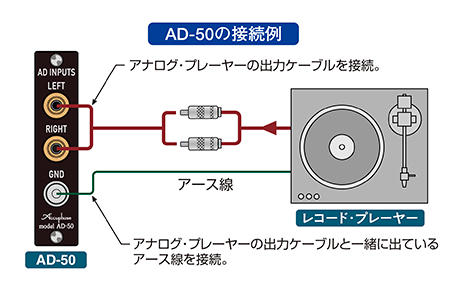

AD-50の接続例

DAC-50の接続例
モデルの特性および外観は、改善のため予告なく変更することがあります。
