DAC-40
ディジタル入力ボードDAC-40
DAC-40は、同軸、光ファイバー及びUSB端子を装備したD/A変換ボードです。アナログ機器のリアパネル側オプション用スロットに増設して、ディジタル機器の入力端子としてご使用ください。詳しい使用方法はボードを増設する機器により異なりますので、使用前に必ず各機器の取扱説明書を参照してください。
- 同軸、光ファイバー、USBの入力端子を装備しています。
- ディジタル機器のディジタル音楽信号を入力することが出来ます。
機能
- 同軸入力/光ファイバー入力の自動切換え
- サンプリング周波数/bit数/ディエンファシスの自動認識
保証特性
- COAXIAL：IEC 60958/AES-3準拠
：ディジタル入力 0.5Vp-p 75Ω
：サンプリング周波数 32kHz～192kHz、24bit - OPTICAL：IEC 60958/AES-3準拠
：ディジタル入力 －27～－15dBm
：サンプリング周波数 32kHz～96kHz、24bit - USB ：USB 2.0 High Speed（480Mbps）準拠
：サンプリング周波数 32kHz～192kHz、24bit
＊USBでの音楽データの再生は、PC上のOSや音楽再生ソフトウェアに依存します。
＊USBについてPCの設定や接続方法は、PCのマニュアルを参照してください。
付属品
USBユーティリティCD
増設例
＊同時に複数の入力信号がある場合には、入力セレクターで「OPTION1」を選択すると、COAXIAL→ OPTICAL→USBの優先順位で自動ロックします。
＊複数入力信号の選択方法は、再生しない信号のケーブルを外すか、その機器の電源を切ってください。
DAC-40の接続例
MDS++コンバーター原理図

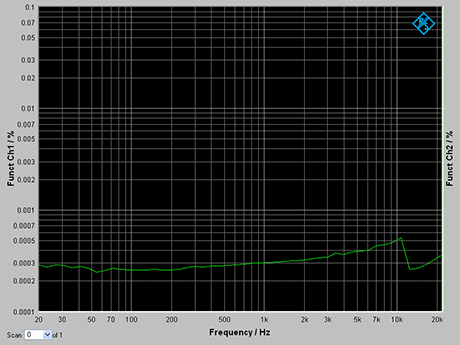

ひずみ率＋ノイズ特性

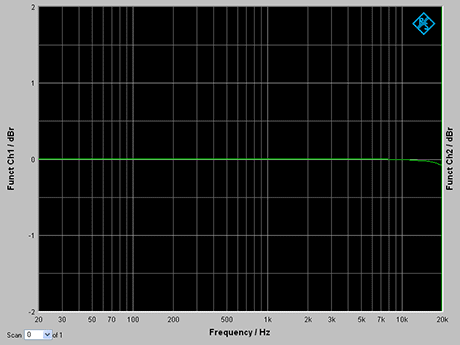

周波数特性
モデルの特性および外観は、改善のため予告なく変更することがあります。
