ディジタル入力ボード  DAC-20

DAC-20

DAC-20は、同軸及び光ファイバー端子を装備したD/A変換ボードです。アナログ機器のリアパネル側オプション用スロットに増設して、ディジタル機器の入力端子としてご使用ください。詳しい使用方法はボードを増設する機器により異なりますので、使用前に必ず各機器の取扱説明書を参照してください。

  • 同軸、光ファイバーの入力端子を装備しています。
  • ディジタル機器のディジタル音楽信号を入力することが出来ます。

機能

  • 同軸入力/光ファイバー入力の自動切換え
  • サンプリング周波数/bit数/ディエンファシスの自動認識

保証特性

  • 入力フォーマット： JEITA CP-1212/IEC60958/AES-3 準拠
  • サンプリング周波数： 32kHz～96kHz，24bit
  • ディジタル入力： COAXIAL　0.5Vp-p　75Ω
    　　　　　　　　 OPTICAL　-27～-15dBm

MDSコンバーター原理図

MDSコンバーター原理図

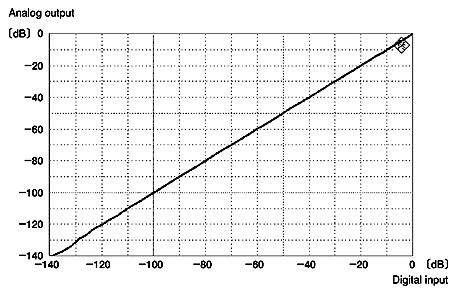

リニアリティ特性

リニアリティ特性

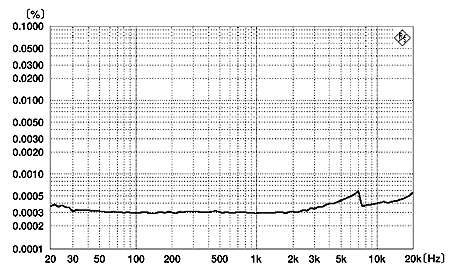

ひずみ率特性

ひずみ率特性

対応機種

C-2000，C-245(1枚)，CX-260(1枚)，E-213，E-307(1枚)，E-308(1枚)，E-408，E-530，E-550，E-560,
E-250，E-350，

モデルの特性および外観は、改善のため予告なく変更することがあります。
