ディジタル入力ボードDAC-60

DAC-60

DAC-60はプリアンプ/プリメイン・アンプの対応機種に搭載 することで、ディジタル信号をアンプ本体に直接入力できるディジタル 入力ボードです。3種類の入力端子（USB、OPTICAL、COAXIAL）を備えており、多様なディジタル機器との接続が可能です。D/Aコンバーター には、ES9016K2M（ESSテクノロジー社製）を2回路並列駆動する 『2MDS+（Multiple Delta Sigma）変換方式』 を採用、極めて原音に忠実なアナログ信号へと変換します。最先端のオーディオ・テクノロジーで 誕生したDAC-60は、上質で深みのある演奏を 楽しめるオプション・ボードです。サンプリング周波数は、USB：【PCM】384kHz/32bit【DSD】11.2MHz/1bit 、COAXIAL:192kHz/24bit、OPTICAL:96kHz/24bitまでの高品位音源に対応します。

DAC-60

仕様

    　
  • USB　　 ：USB 2.0ハイスピード（480Mbps）準拠
    　　　　 ：サンプリング周波数　32kHz～384kHz(各16～32bit 2ch PCM)、
    　　　　 2.8224MHz,5.6448MHz,11.2896MHz(1bit 2chDSD)(11.2896MHz:ASIOのみ)
    　　　　 ：適合ケーブルUSB2.0タイプBコネクタ付ケーブル（2m以内）
  • OPTICAL：フォーマット：JEITA CP-1212準拠
    　　　　 ：サンプリング周波数　32kHz～96kHz、（各16～24bit 2ch PCM)
    　　　　 ：適合ケーブル：JEITA規格光ファイバー
  • COAXIAL：フォーマット：IEC60958 AES-3準拠
    　　　　 ：サンプリング周波数　32kHz～192kHz、（各16～24bit 2ch PCM)
    　　　　 ：適合ケーブル75Ω同軸ディジタル・ケーブル

  • DAC-60をC-2120、E-600、E-470、E-370、E-270に搭載した場合のサンプリング周波数表示については、192kHzまでのサンプリング周波数はそのまま表示されます。下記サンプリング周波数については問題無く動作しますが、表示のみ“192.0kHz”となります。
    【DSD】2.8224MHz、5.6448MHz、11.2896MHz【PCM】352.8kHZ～384kHz

＊USBでの音楽データの再生は、PC上のOSや音楽再生ソフトウェアに依存します。

＊USBについてPCの設定や接続方法は、PCのマニュアルを参照してください。

付属品

USBユーティリティ3CD

＊USBドライバー3について⇒

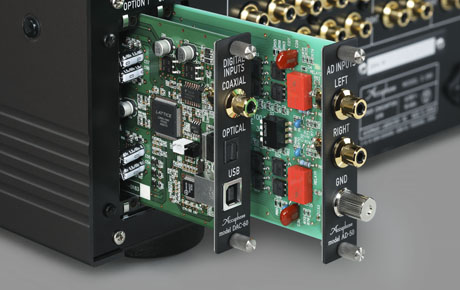

増設例

＊DAC切替機能のある機種　DAC入力ボタンで選択してください。

＊その他の機種　
・電源を入れなおす、または入力セレクターでOPTIONを選びなおすと、①COAXIAL②OPTICAL③USBの順位で入力された信号を自動ロックします。
・「USB、OPTICAL、COAXIALの各端子の選択方法は、再生しない入力ケーブルを外すか、再生しない入力機器の電源を切ってください。

DAC-50の接続例

接続例

DAC-50の接続例
モデルの特性および外観は、改善のため予告なく変更することがあります。

オプションボード適合表も
参考にしてください。
