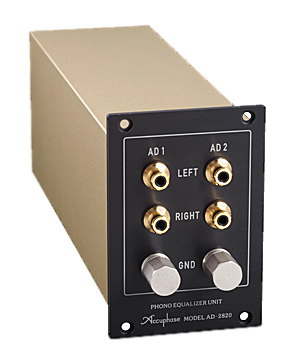

フォノイコライザー・ユニットAD-2820

AD-2820

AD-2820 は、プリント基板に《ガラス布フッ素樹脂基材》を採用し、頑丈なアルミケースに収納、外部からの影響を極小に押さえています。入力端子と増幅回路を最短距離で接続し、極限のSN比を実現しています。本体との接続は信頼性の高いDIN規格のコネクターを採用しています。

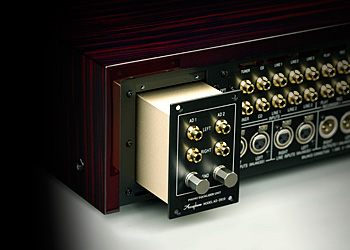

  • AD-2820はプリアンプC-2820用に設計されたユニットです
  • すべてC-2820のフロントパネル面からコントロールします。
  • INPUT SELECTORスイッチにより、AD-1(OP)、AD-2(OP)を選択します。
  • ADスイッチによりMM30dB/MM40dB/MC60dB/MC70dBを選択します。
  • MC LOAD(OHMS)スイッチにより、MCカートリッジの負荷抵抗を10Ω/30Ω/100Ω/300Ω の選択をします。この切り替え状態は内部メモリーによって各スイッチに記憶されます。

保証特性(性能はEIA測定法RS-490に準ずる) (C-2820に装着時)

周波数特性

MM/40dB, MC :20~20,000Hz ±0.2dB
MM/30dB       :20~20,000Hz ±0.3dB

AD 最大入力電圧(1kHz、ひずみ率 0.005%)

MM/30dB INPUT     : 310mV
MM/40dB INPUT     : 96.5mV
MC/60dB INPUT      : 9.5mV
MC/70dB INPUT      : 3.2mV

ゲイン(ゲイン切り替えスイッチ:18dB ポジション、12/18/24dB 切り替え可能)

AD[MM:30/40dB]INPUT → BALANCED/LINE OUTPUT :48/58dB
AD[MM:30/40dB]INPUT → REC OUTPUT :30/40dB
AD[MC:60/70dB]INPUT → BALANCED/LINE OUTPUT :78/88dB
AD[MC:60/70dB]INPUT → REC OUTPUT :60/70dB

入力感度入力インピーダンス

入力端子 入力感度 入力インピーダンス
定格出力時 0.5V出力時
AD:MM/30dB INPUT 8.0mV 2.0mV 47kΩ
AD:MM/40dB INPUT 2.5mV 0.63mV 47kΩ
AD:MC/60dB INPUT 0.25mV 0.063mV 10/30/100Ω/300Ω切替
AD:MC/70dB INPUT 0.08mV 0.02mV 10/30/100Ω/300Ω切替

S/N・入力換算雑音

入力端子 入力ショート(A-補正) EIA S/N
定格出力時(S/N) 入力換算雑音
AD:MM/30dB INPUT 94dB -137dBV 86dB
AD:MM/40dB INPUT 85dB -137dBV 86dB
AD:MC/60dB INPUT 80dB -152dBV 86dB
AD:MC/70dB INPUT 73dB -155dBV 87dB

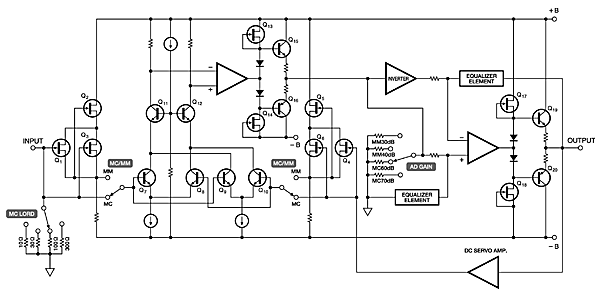

AD-2820のサーキットダイヤグラム(片チャンネル)

AD-2820のサーキットダイヤグラム
内部回路はバランス構成になっているのが大きな特徴です。MC/MMそれぞれのカートリッジにマッチした専用入力回路を備え、あらゆるカートリッジに対して最適な性能を発揮するように考慮されています。MM入力時はカートリッジの高出力インピーダンスに整合されるため、低雑音のFET(Q1, Q2, Q3,Q4, Q5, Q6)で構成しました。一方MC入力時は、微小信号を低インピーダンスで受けるため、低雑音バイポーラ・トランジスタ(Q7~Q10)による差動入力回路を構成、NFBループの低インピーダンス化を図ることにより、雑音の少ない再生を可能にしました。
MCの入力インピーダンスは「10/30/100/300Ω」の4 種類を選択可能で、MMは47kΩ固定です。また、利得もカートリッジの出力に合わせてMCでは「60dB、70dB」を、MMは「30dB、40dB」が選択できます。これらファンクションの切り替えは、フロントパネル面で行います。従って、操作フィーリングはフォノイコライザーを内蔵したプリアンプと全く変りありません。

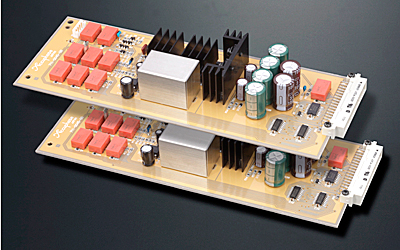

AD-2820のPCボード
AD-2820のPCボード

AD-2820の互換性について

旧製品(AD-2810/AD-2800など)への対応

《C-290V/ C-290 で使用したAD-290V/ AD-290》や《C-2810/C-2800/C-2410/C-2400で使用したAD-2810/AD-2800》とも互換性があり、そのままC-2820に使用することができます。
但し、MC 入力インピーダンス「300Ωポジション」は、旧製品にはその機能がないため動作しません。さらに「AD ゲイン切り替え」はノブの表示と異なり、MC:「62dB、68dB」、MM:「30dB、36dB」となります。

他機種(C-2810/C-2410など)への対応

AD-2820 は、C-2810/C-2800/C-2410/C-2400/C-290V/C-290にも使用することができます。
但し、MC入力インピーダンス「300Ωポジション」は、それらの製品のパネル面にポジション表示がないため使用できません。さらに「AD ゲイン切り替え」はノブの表示と異なり、MC:「60dB、70dB」、MM:「30dB、40dB」となります。
モデルの特性および外観は、改善のため予告なく変更することがあります。

AD-2820の対応機種(発売順)

AD-2820は条件付きでAD-2810、AD-2800、AD-290、AD-290Vとも互換性があります。

互換性についてを参照→
